概览

介绍如何使用 KSV Web 控制台的概览功能。

本节介绍如何使用 KubeSphere 虚拟化(KSV)Web 控制台的概览功能。

概览功能提供集群资源的概览信息,帮助您快速获取集群资源的实时状态。

common:NOTE

概览功能仅对系统 admin 用户可见。如需使用概览功能,您需要以系统 admin 用户登录。

查看概览页面

概览页面在系统 admin 用户登录 KSV Web 控制后默认显示。

如需从其他页面返回概览页面,请在页面顶部的菜单栏中点击概览

页面描述

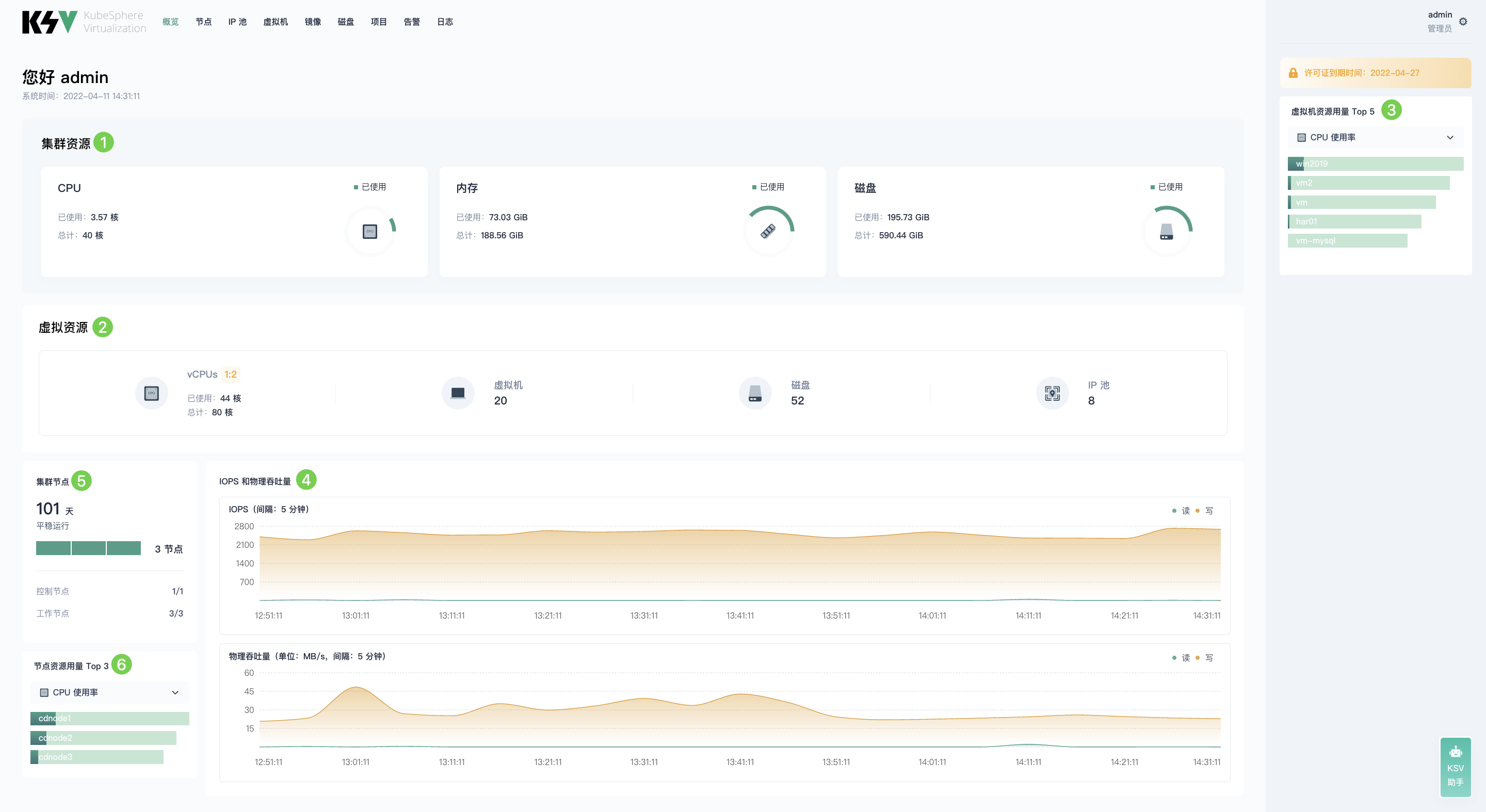

概览页面如下图所示:

各功能区描述如下:

序号功能区名称描述
1集群资源显示集群 CPU、内存、磁盘资源的使用情况。
  • 已使用:集群中已实际占用的资源数量。
  • 总计:KSV 可用的资源总量。
2虚拟资源显示集群 vCPU 已使用核心数、vCPU 核心总数、超卖比和已创建的虚拟机、磁盘、IP 池的数量。
对于 vCPU
  • 已使用:KSV 平台上已使用的 vCPU 核心数。
  • 总计:KSV 平台上可使用的 vCPU 核心总数。可使用的 vCPU 核心总数 = 集群 CPU 核心总数 x 超卖比。超卖比可在安装 KSV 时设置,有关更多信息,请参阅安装指南
3虚拟机资源用量 Top 5显示集群中特定资源用量最高的 5 台虚拟机的名称。您可以点击下拉列表选择按 CPU 使用率内存使用率排序。
4IOPS 和物理吞吐量显示集群实时 IOPS 和物理吞吐量。
  • IOPS:集群每秒读写操作数,每隔 5 分钟采样一次。
  • 物理吞吐量:集群每秒读写数据量,每隔 5 分钟采样一次。
5集群节点显示集群创建后已运行的天数和集群节点当前的健康状态。
  • /:表示每个节点的健康状态。 表示节点运行正常, 表示节点存在告警。有关节点健康状态的更多信息,请参阅节点
  • 控制节点:显示正常控制节点数和控制节点总数。
  • 工作节点:显示正常工作节点数和工作节点总数。
6节点资源用量 Top 3显示集群中特定资源用量最高的 3 个节点的名称。您可以点击下拉列表选择按 CPU 使用率内存使用率磁盘使用率排序。
